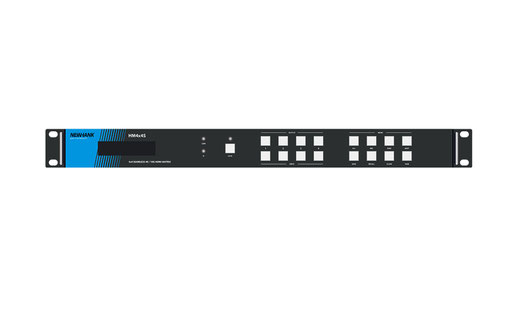

NewHank Matrix Switcher
HM4x4S
Lua-Skript
NewHank HM4x4S ist ein professioneller 4×4 seamless 4k/ 18Gbps HDMI Matrix Switcher mit Audio Matrix. Er verfügt über 4 HDMI-Eingänge, 4 HDMI-Ausgänge und die letzten beiden Ausgänge mit Downscaling-Funktion, die für das Umschalten von zwei HDMI 18Gbps und HDCP2.3 konformen Signalen ausgelegt ist. Außerdem verfügt er über 4 SPDIF- und 4 analoge Audioausgänge für eine Audiomatrix. Plug-and-Play-Lua-Skript für ACX Audio, Y-TEQ & Xilica verfügbar.
Features
4×4-Matrix
Kompatibel mit HDMI 2.0 und HDCP 2.2
18 Gbps Video-Bandbreite
Videoauflösung bis zu 4K60 4:4:4
Farbraum: RGB, YCbCr 4:4:4, YCbCr 4:2:2
Nahtloses Umschalten, Videowall-Funktion
CEC-Verwaltung
Audio- und IR-Matrix-Funktionen
Externes L/R-Audio-Insert auf HDMI-Stream
EDID-Verwaltung
Steuerung über Frontpanel, RS232, TCP/IP (LAN 10M/100M)
Spezifikationen
Video
Videoeingang: (4) HDMI
Video-Eingangsanschluss: (4) Typ-A-Buchse HDMI
Videoeingang Videoauflösung: Bis zu 4K @60Hz 4:4:4
Video-Ausgang: (4) HDMI
Video-Ausgangsanschluss: (4) Typ-A-Buchse HDMI
Videoausgang Videoauflösung: Bis zu 4K@60Hz 4:4:4
HDMI-Ausgang: Unterstützt bis zu 5V500mA für AoC-Kabel
HDMI-Version: Bis zu 2.0
HDCP-Version: Bis zu 2.2
HDMI-Audiosignal: LPCM 7.1-Audio, Dolby Atmos®, Dolby® TrueHD, Dolby Digital® Plus, DTS:X™ und DTS-HD® Master Audio™ Pass-Through
Digitaler Audioausgang
Ausgang: (4) Digitales SPDIF-Audio
Ausgangsanschluss: (4) Toslink-Anschluss
Digitales SPDIF-Audioformat: Unterstützt PCM, Dolby Digital, DTS, DTS-HD
Frequenzgang: 20 Hz bis 20kHz, ±1dB
Max. Ausgangspegel: ±0,05dBFS
THD+N: < 0,05%, 20 Hz - 20 kHz Bandbreite, 1 kHz Sinus bei 0dBFS Pegel (oder Maximalpegel)
SNR: > 90dB, 20Hz-20 kHz Bandbreite
Crosstalk-Isolation: < -70 dB, 10 kHz Sinus bei 0dBFS-Pegel (oder maximaler Pegel vor Clipping)
Rauschen: -90dB
Analoger Audioausgang
Ausgang: (4) Analoges L/R-Audio
Ausgangsanschluss: (4 ) L&R (RCA)
Digitales SPDIF-Audioformat: PCM 2CH
Frequenzgang: 20 Hz bis 20 kHz, ±1dB
Maximaler Ausgangspegel: 2.0Vrms ± 0.5dB. 2V = 16dB Headroom über -10dBV (316 mV) nominales Line-Level-Signal
THD+N: < 0,05%, 20 Hz - 20 kHz Bandbreite, 1 kHz Sinus bei 0dBFS Pegel (oder Maximalpegel)
SNR: > 80dB, 20Hz-20 kHz Bandbreite
Crosstalk-Isolation: < -80 dB, 10 kHz Sinus bei 0dBFS-Pegel (oder Maximalpegel vor Clipping)
L-R Pegelabweichung: < 0,05 dB, 1 kHz Sinus bei 0dBFS Pegel (oder maximaler Pegel vor Clipping)
Frequenzgangabweichung: < ± 0,5dB 20Hz - 20KHz
Ausgangslastfähigkeit: 1k ohm und höher (unterstützt 10x parallele 10k ohm Last)
Rauschen: -80dB
Steuerung
Steueranschluss: (1) IR EYE, (1) RS232, (1) FIRMWARE, (1) TCP/IP
Steueranschluss: (1) 3,5 mm Klinke, (1) 3-polige Klemmleiste, (1) USB-A, (1) RJ45
Allgemein
Übertragungsdistanz: 4K/60Hz/444 5m, 4K/60Hz/420 10m, 1080P 15m
Bandbreite: 18Gbps
Betriebstemperatur: 0 ℃~ +40 ℃
Lagerungstemperatur: -20 ℃ ~ +70 ℃
Relative Luftfeuchtigkeit: 10% -50%RH
Externe Stromversorgung: AC 110~240V
Maximale Leistungsaufnahme: 60W
Abmessungen (B*H*T): 430mm*44mm*220mm
Gewicht: 5kg
