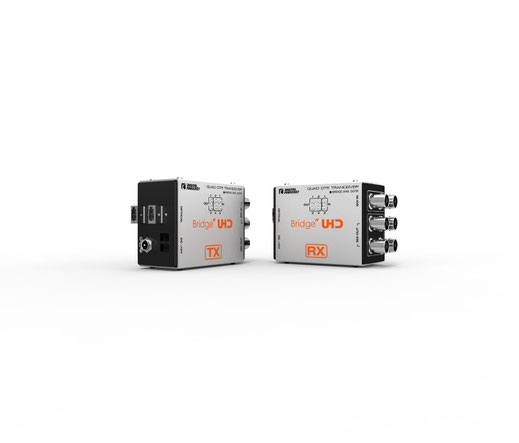

UHD_M_QOTR

Features

  • Simultaneous Bi-directional Transmission of SDI TX 4 channels and RX 2 channels
  • Standard SDI(SD,HD,3G) format supported
  • UHD 4K ( Quad 3G to Optic ) supported
  • LC type Dual core single mode
  • DC 12V, Low-Power Consumption
  • Dimension (W x H x D) : 79.1 x 59.2 x 37 (mm)
  • Weight : TX: 165g / RX: 165g
  • Power Level : 5V ~ 17  VDC
  • Power Consumption : TX/RX 7.5/7.8 Watts (Max: 9/9 Watts)
  • Operating Temperature : 0℃ ~ 55℃
  • Humidity : 0 to 95% RH, non-condensing
  • Data Rate :3G
  • Signal Level : 800mVp-p +/- 50m

Digital Video Specs.

  • • SMPTE-296M : 720P (60/59.94/50)
  • • SMPTE-274M, SMPTE-292M : 1080i (60/59.94/50)
  • • SMPTE-424M : 1080p (60/59.94/50) 3G

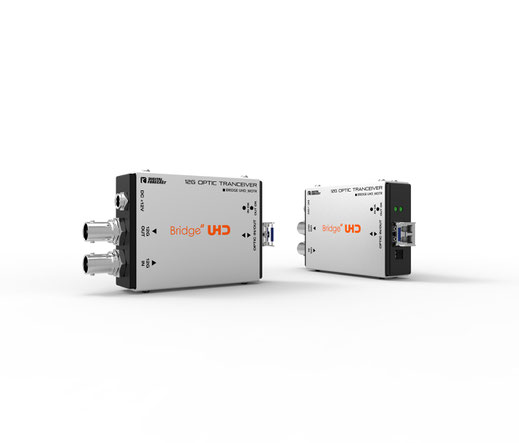

UHD_M_OTR

Features

  • Standard SDI(SD,HD,3G,6G,12G) format supported
  • Bi-directional transmission (TX + RX)
  • Optional Optic Interface (SFP module slot)
  • LC Dual mode, max 10Km
  • DC 12V, Low power
  • Dimension (W x H x D) : 80 x 59.4 x 22.5 (mm)
  • Weight : 105g
  • Power Level : 5V ~ 17  VDC
  • Power Consumption : 3.1 Watts (Max: 4 Watts)
  • Operating Temperature : 0℃ ~ 55℃
  • Humidity : 0 to 95% RH, non-condensing
  • Data Rate :12G
  • Signal Level : 800mVp-p +/- 50m

Digital Video Specs.

  • SMPTE-296M : 720P (60/59.94/50)
  • SMPTE-274M, SMPTE-292M : 1080i (60/59.94/50)
  • SMPTE-424M : 1080p (60/59.94/50) 3G
  • SMPTE-ST2081 : 2160p (30/29.97/25) 6G
  • SMPTE-ST2082 : 2160p (60/59.94/50) 12G

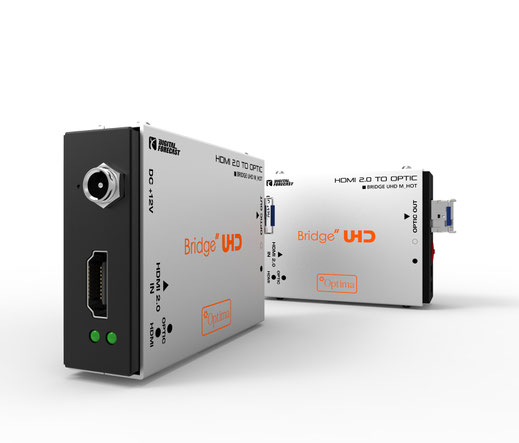

UHD_M_HOT

Features

  • Optima technology inside
  • HDMI2.0 (720p-2160p60) input
  • Optima Optic Module
  • Chroma Format 4:2:2 10bit
  • LC single mode, max 10Km
  • Optical Spec.
  • Type : Small Form-Factor Pluggable (SFP)
  • Power : 3.3 V
  • Datarate : max 6G dual
  • Wavelength : 1310 nm, 1490 nm
  • Dimension (W x H x D) : 80 x 59.4 x 22.5 (mm)
  • Weight : 110g
  • Power Level : 7V ~ 16  VDC
  • Power Consumption : 6.2 Watts (Max: 7 Watts)
  • Operating Temperature : 0℃ ~ 55℃
  • Humidity : 0 to 95% RH, non-condensing
  • Data Rate : Max 600Mhz
  • Signal Level : 800mVp-p +/- 50m

Digital Video Specs.

  • HD  : 720P (60/59.94/50), 1080i (60/59.94/50), 1080P (23.98/24/25/29.98/30)
  • FHD : 1080P (60/59.94/50)
  • 2K4K : 2160p (23.98/24/25/29.98/30)
  • 4K  : 2160p (60/59.94/50)

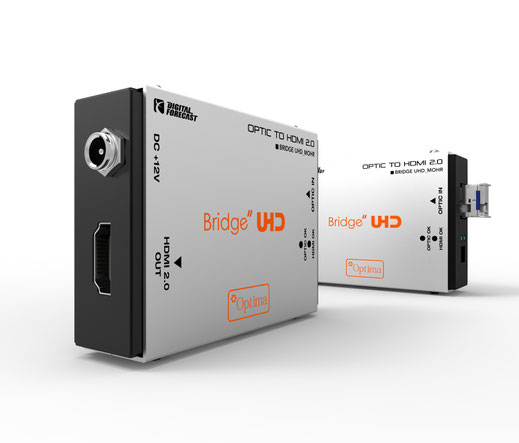

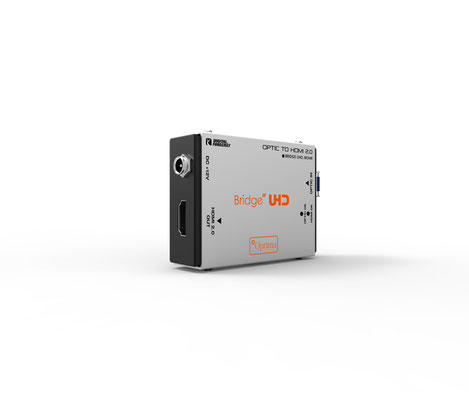

UHD_M_OHR

Features

  • Optima technology inside
  • UHD 4K Optic input
  • Optima Optic Module
  • HDMI2.0 (720p-2160p60) input
  • Chroma Format 4:2:2 10bit
  • LC single mode, max 10Km
  • Optical Spec.
  • Type : Small Form-Factor Pluggable (SFP)
  • Power : 3.3 V
  • Datarate : max 6G dual
  • Wavelength : 1310 nm, 1490 nm
  • Reciver Sensitivity : -14 dBm
  • Dimension (W x H x D) : 80 x 59.4 x 22.5 (mm)
  • Weight : 110g
  • Power Level : 7V ~ 16  VDC
  • Power Consumption : 6.0 Watts (Max: 7 Watts)
  • Operating Temperature : 0℃ ~ 55℃
  • Humidity : 0 to 95% RH, non-condensing
  • Data Rate : Max 600Mhz
  • Signal Level : 800mVp-p +/- 50m

Digital Video Specs.

  • HD  : 720P (60/59.94/50), 1080i (60/59.94/50), 1080P (23.98/24/25/29.98/30)
  • FHD : 1080P (60/59.94/50)
  • 2K4K : 2160p (23.98/24/25/29.98/30)
  • 4K  : 2160p (60/59.94/50)


UHD_M_SH

Features

  • Standard SDI (HD, 3G, 6G, 12G) format input support
  • HDMI 2.0 (720p - 2160p) 4:2:2 60Hz output
  • 1 SDI input, 1 SDI RCK output (Max 12G)
  • Dimension (W x H x D) : 80 x 59.4 x 22.5 (mm)
  • Weight : 105g
  • Power Level : 7V ~ 16  VDC
  • Power Consumption : 10.8 Watts (Max: 12 Watts)
  • Operating Temperature : 0℃ ~ 55℃
  • Humidity : 0 to 95% RH, non-condensing
  • Data Rate : Max 600Mhz
  • Signal Level : 800mVp-p +/- 50m

Digital Video Specs.

  • HD  : 720P (60/59.94/50), 1080i (60/59.94/50), 1080P (23.98/24/25/29.98/30)
  • FHD : 1080P (60/59.94/50)
  • 2K4K : 2160p (23.98/24/25/29.98/30)
  • 4K  : 2160p (60/59.94/50)

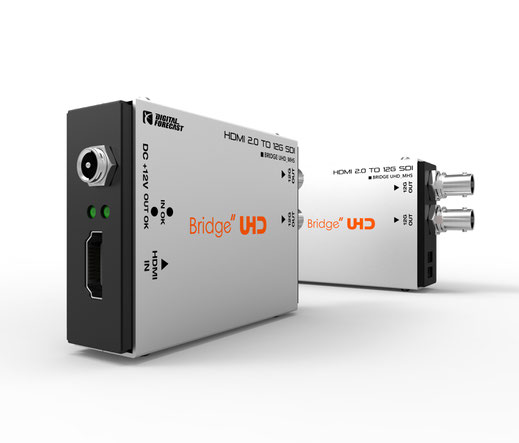

UHD_M_HS

Features

  • HDMI 2.0 (720p - 2160p ) 60Hz input
  • Standard SDI (HD, 3G, 6G, 12G ) format support
  • 1 HDMI input, 2 SDI outputs (MAx 12G )
  • Dimension (W x H x D) : 80 x 59.4 x 22.5 (mm)
  • Weight : 105g
  • Power Level : 7V ~ 16  VDC
  • Power Consumption : 12.8 Watts (Max: 14 Watts)
  • Operating Temperature : 0℃ ~ 55℃
  • Humidity : 0 to 95% RH, non-condensing
  • Data Rate : Max 600Mhz
  • Signal Level : 800mVp-p +/- 50m

Digital Video Specs.

  • HD  : 720P (60/59.94/50), 1080i (60/59.94/50), 1080P (23.98/24/25/29.98/30)
  • FHD : 1080P (60/59.94/50)
  • 2K4K : 2160p (23.98/24/25/29.98/30)
  • 4K  : 2160p (60/59.94/50)

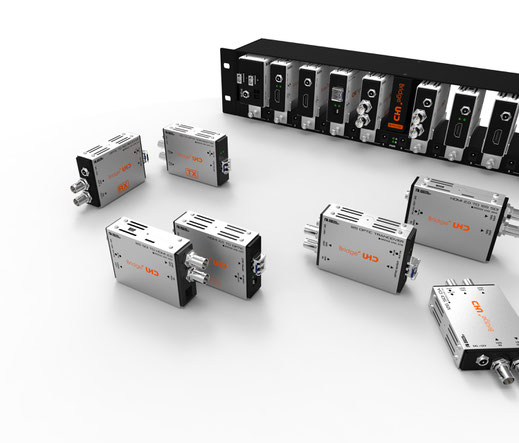

UHD_M_PLUS

Features

  • 2HE 19” standard rack size
  • max. 10x UHD_M / 5x UHD_M_QOTR
  • S Version : Single Power: 60W
  • D Version: Dual Power: 120W
  • has power status LED
  • DC 12 power supply
