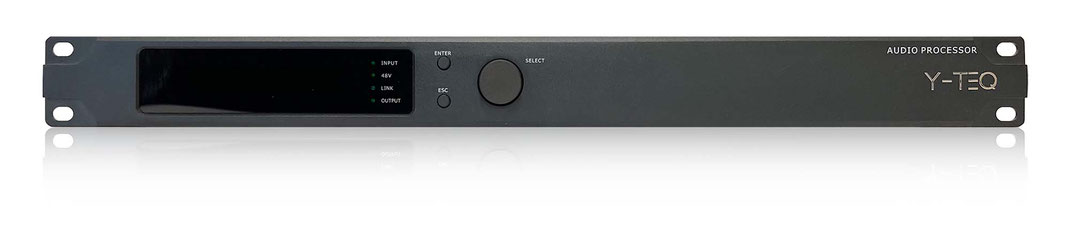

Saturn

Der Saturn Audio-DSP vereint professionelle Audioverarbeitung mit umfassender Konnektivität in einer leistungsstarken Matrix-Plattform. Mit bis zu 16 analogen Ein- und Ausgängen sowie einer integrierten 4x4 Dante-Netzwerkschnittstelle bietet sie maximale Flexibilität für komplexe Audioinstallationen. Die hochwertige Eingangsstufe verfügt über 48V-Phantomspeisung an allen Eingängen und ermöglicht durch eine 9-stufige Eingangsempfindlichkeit ein präzises Level-Matching unterschiedlichster Audioquellen.



Im Kern der Matrix arbeitet ein leistungsfähiger DSP, der mit fortschrittlichen Algorithmen wie Automatic Feedback Control (AFC), Acoustic Echo Cancellation (AEC) und Acoustic Noise Control (ANC) für optimale Audioverarbeitung sorgt. Neben dem umfangreichen Filterangebot bietet der DSP ausserdem Noise Gate, Delay, Kompressor, Limiter und Auto Mixer, womit er präzise Klanganpassungen für jeden Einsatzzweck ermöglicht.



Besonders in Meeting- und Konferenzräumen spielt die Saturn Matrix ihre Stärken aus: Durch die native Unterstützung der Kamerasteuerungsprotokolle Pelco und Visca lässt sie sich nahtlos in bestehende Videokonferenzsysteme integrieren. Die Saturn AI Serie hat einen weiterentwickelten KI Acoustic Echo Cancellation Algorithmus (AI-AEC), der auf einem extra DSP Chip berechnet wird.



Die vielseitigen Steuerungsmöglichkeiten über USB, TCP/IP, RS232/RS485 und GPIO garantieren maximale Flexibilität bei der Systemintegration. Während die Konfiguration über eine intuitive Windows-Software erfolgt, ermöglicht die Mercury-Touchpanel Serie eine benutzerfreundliche Bedienung im täglichen Einsatz.





Die Saturn Serie ist in vier Versionen erhältlich:



Saturn 8-AD - 8 analoge Ein und Ausgänge, 4x4 Dante Netzwerk I/O



Saturn 16-AD - 16 analoge Ein und Ausgänge, 4x4 Dante Netzwerk I/O



Saturn 8AI-A - 8 analoge Ein und Ausgänge, AI-AEC Algorithmus für eine noch bessere Echo Auslöschung in Meetings



Saturn 8AI-AD - 8 analoge Ein und Ausgänge, 4x4 Dante Netzwerk I/O, AI-AEC Algorithmus für eine noch bessere Echo Auslöschung in Meetings



Features


  • Acoustic Echo Cancellation (AEC)
  • Automatic Feedback Control (AFC)
  • Acoustic Noise Control (ANC)
  • Auto Mixer / Matrix Mode
  • Pelco & Visca Protokoll
  • Startup / Boot Preset definierbar
  • Free Android/iOS/PC/Mac Control Software (ACX Touch)



  • Dual IIR Crossover Filter pro Ein- & Ausgang mit Bessel, Linkwitz-Riley & Butterworth, Allpass
  • 40 ms (ca.1360cm) Delay pro Ein- & Ausgang
  • Kompressor & Peak Limiter im Ausgang
  • Switching Power Supply
  • Ethernet, USB, RS232, RS485 und GPIOs
  • 30 Presets / Passwortschutz

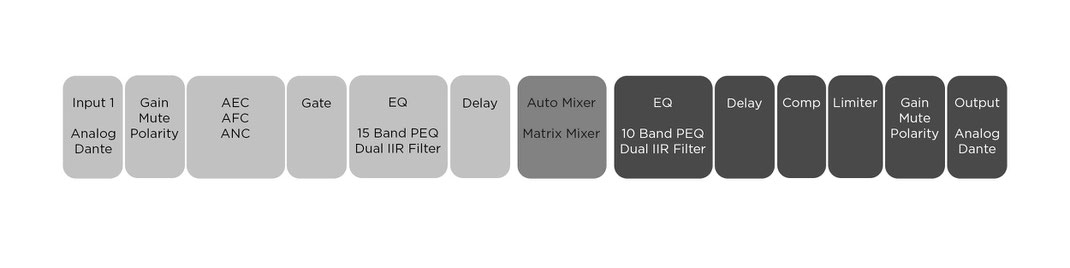

Y-TEQ Saturn Signalfluss

Technische Details

Ein- & Ausgänge

Input Impedanz: 5,7k Ohms

Phantomspannung: +48VDC, 6.5mA pro Kanal

Mikrofon Gain: 0 - +40dB (in 9 Schritten einstellbar)

Output Impedanz: 150 Ohms

Maximum Input Level: 13dBu / Line, -7dBu / Mic

4x Dante Netzwerk Eingang (wählbar für Kanal 1-4)

4x Dante Netzwerk Ausgang (Parallel zu Kanal 1-4)



Audio Performance

Freq. Response: +/- 0.5dB (20Hz to 20kHz)

Dynamic Range: 105dB typ (A-weighted)

THD+N: -90dB (A-weighted)

Processor (DSP): 24-bit Floating Point

Sampling Rate: 48 kHz

Analog Konverter: 24-bit

Systemlatenz: < 1ms



Audio Control Parameters

Gain: -60 to +15dB in 0.1 dB Schritten

Polarity: +/-



Fortgeschrittene Algorithmen

Acoustic Echo Cancellation (AEC) pro Eingang
Automatic Feedback Control pro Eingang
Acoustic Noise Control pro Eingang
Auto Mixer / Matrix Mode



Equalizer

PEQs: 15 pro Eingang & 10 pro Ausgang

Gain: - 30 to +15 dB in 0.1 dB Schritte

Bandwidth: Q=0.27 bis 128



Crossover

2 IIR Filter pro Ein- & Ausgang

Typ: High Pass Filter (HPF), Low Pass Filter (LPF), Butterworth, Bessel, Linkwitz-Riley

Slopes: 6 - 48dB pro Okt.



 Noise Gate

1 Noise Gate pro Eingang

Threshold: -120 bis +0dBu

Attack: 1 - 2895ms

Release: 1 - 2895ms



Kompressor

1 Kompressor pro Ausgang

Threshold: -90 bis +21dBu

Attack: 1 - 2895ms

Release: 1 - 2895ms

Ratio: 1:1 - 1:100



Limiter

1 Limiter pro Ausgang

Threshold: -90 bis +21dBu

Release: 1 - 2895ms



System Parameter

30 Presets

1 Startup- / Boot Preset

Delay Units: ms, ft, cm





Connectors

I/O Interface: Euro/Phoenix (3,81mm)

RS-232 & RS485: Euro/Phoenix (3,81mm)

GPIO: 8x 3,81mm Euro/Phoenix (Funktion frei konfigurierbar)

USB: Type B, Class Compliant

Ethernet: Standard CAT-5

Power: Standard IEC Socket



General

Rotary Push Encoder

Power: 100-240 VAC (50/60Hz)

Größe: 483 x 265 x 44 mm

Gewicht: 3,8 Kg
