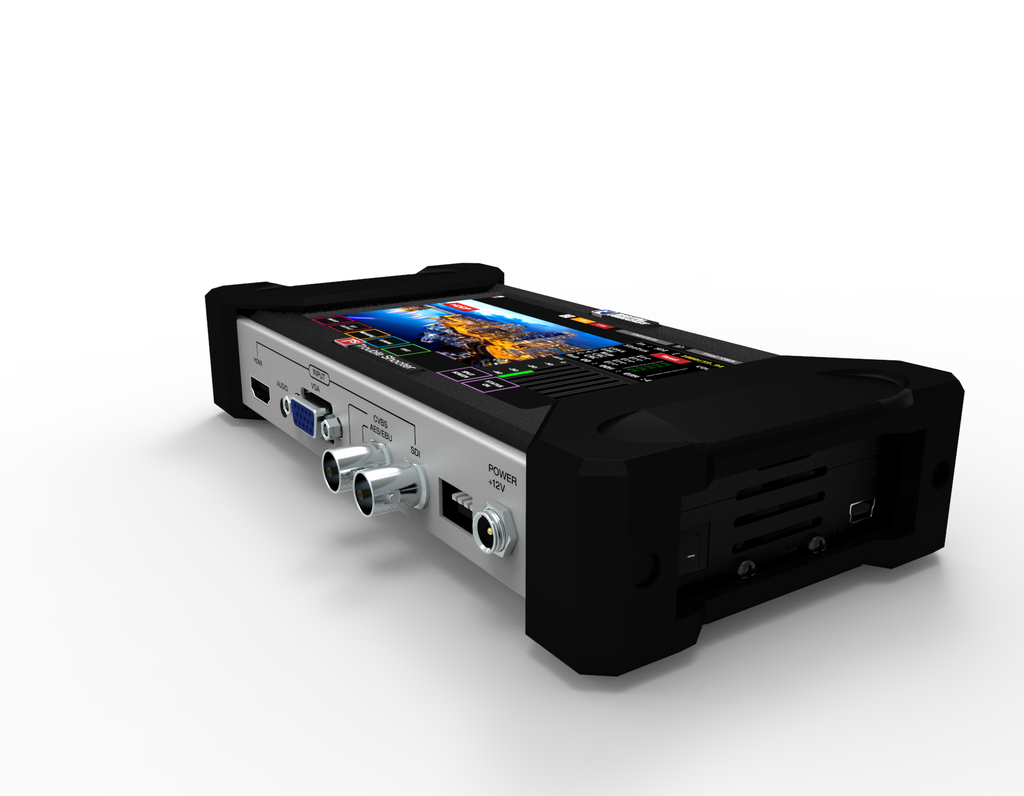

X_TS

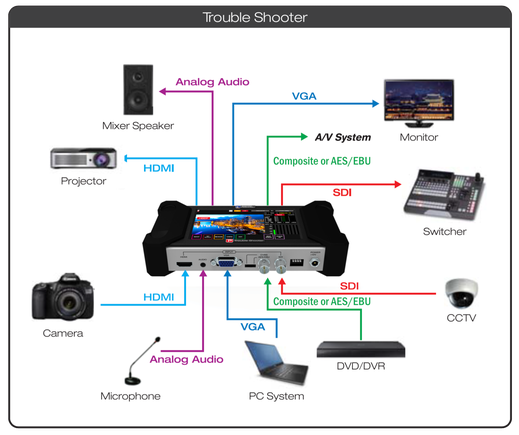

Digital Forecast X_TS Inputs / Outputs

Portabler 5" Monitor Trouble Shooter mit integriertem  Up/Down/Cross/Scan Konverter für HDMI, SDI, CVBS, Component, VGA, AES/EBU und analog Audio. Ideal für Installations- und Wartungsarbeiten.



Features

  • Up/Down/Cross/Scan Konverter
  • HDMI, SDI, CVBS, Component, VGA, AES/EBU und analog Audio Ein- und Ausgänge
  • Analog Audio MUX / DEMUX
  • Wählbares Ausgangsformat
  • SDI Kabellängen- & Jittermessung
  • Test Pattern Generator (Stop Screen & Moving Box)
  • Testpattern Generator und Messung nicht gleichzeitig
  • Audio Level Check (Bis 7.1)
  • LCD Touch Screen mit OSD (5" - 800x 480)
  • Monitoring HDMI Ausgang
  • Adapterplatte für Sony NP-F

Zubehör (optional)

  • Adapterplatte für Canon LP-E6



Video Spezifikationen

  • HDMI v1.3 Format
  • VGA, Component, CVBS Format
  • Multi-rate SDI Formats:
  • SD Format : NTSC, PAL, 480P, 576P
    HD Format : 720P(50/59.94/60), 1080i(50/59.94/60), 1080p(24/25/29.94/30/50/59.94/60)

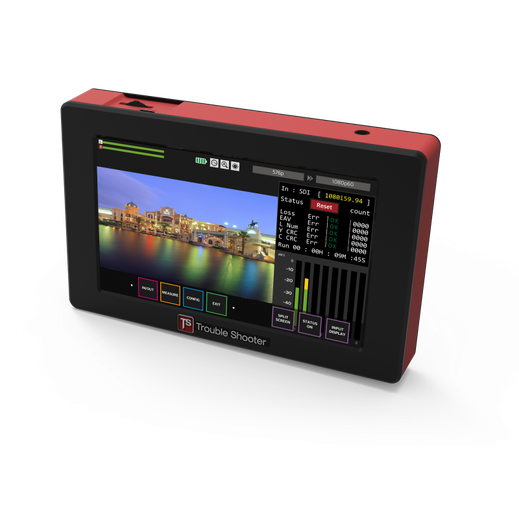

X_TS_MINI

Digital Forecast X_TS mini

Portabler 5" Monitor mit integriertem Cross Konverter für HDMI und SDI, inkl. Audio Monitoring für 8 Kanäle, Test Pattern, Kabellängen- & Jittermessung.



Features

  • SDI nach HDMI, HDMI nach SDI Cross Konverter
  • SDI in/out (SD/HD/3G alle Standard Formate)
  • HDMI in/out (SD/HD/Full HD alle Standard Formate)
  • Test Pattern Generator (Stop screen und Moving Box screen)
  • Testpattern Generator und Messung gleichzeitig
  • Eye Pattern Diagram für den SDI Input
  • Kabellängen und Jittermessung (SDI)
  • SDI Signal Integritätscheck (Loss, TSR, CRC, Line number)
  • HDMI Signal Integritätscheck (Loss, Resolution, HDCP)
  • Audio level check (Bis zu 8 Kanäle können angezeigt werden.)
  • Audio Monitoring Kopfhörer Ausgang
  • Touch Screen (5" , 800x480)
  • Externe Batterie (Optional / Sony NP-F oder Canon LP-E6)
  •  12VDC, 9W max.
  • 325 g

Zubehör (optional)

  • Adapterplatte für Sony NP-F oder Canon LP-E6
  • 2HE, 19" Rackmount für 3x X_TS_MINI



Video Spezifikationen

  • HDMI v1.3 Format Support
  • Multi-rate SDI Format
  • SD Format : 525/19.97(NTSC), 625/25(PAL), 480P, 576P
  • HD Format : 720P(24/25/30/50/59.94/60), 1080i(50/59.94/60), 1080p(24/25/30/sf24/50/59.94/60)
