Microplayer mkIii (+)

Waves System Microplayer Features

Der interaktive Audio Player spielt MP3 und WAV Dateien von SD/SDHC- & USB-Flash Speicher. Der Audio Player wartet bis ein Eingangskontakt geschlossen wird oder startet die automatische Audiowiedergabe bei Power ON. Über die binär kombinierbaren Eingangskontakte können bis zu 15 unterschiedliche Ordner abgespielt werden. Ordner können via Kontakt, IR Fernbedienung und RS232 gestartet werden. Die Programmierung erfolgt ohne zusätzliche Software, sondern über Ordnerstrukturen und deren Benennung.

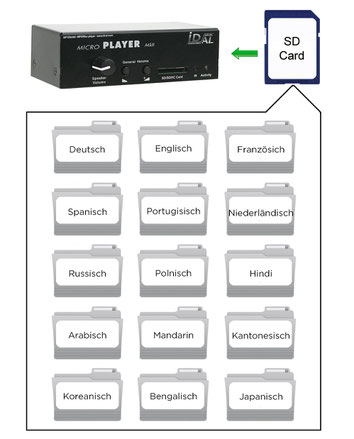

Microplayer Info Bild

Anwendungsbereiche



  • Audio Nachrichten wie Warnungen, Allgemeine Informationen, Navigationshilfen in öffentlichen Bereichen
  • Audioquelle für interaktive Kiosks und Terminals
  • Für Maschinen um Warnungen zu signalisieren (zB. Türen)
  • Sprechende Tiere, Figuren, Gegenstände, o.Ä. in Themenparks
  • Multilinguale Informationen für bis zu 15 Sprachen
  • Objekte in Museen oder Galerien ihre Geschichte erzählen lassen
  • Soundeffekte für Fahrgeschäfte in Vergnügungsparks
  • Fügen Sie Ambient-/Hintergrundgeräusche Ihrer Umgebung hinzu (zB. Naturgeräusche, Maschinengeräusche, …)

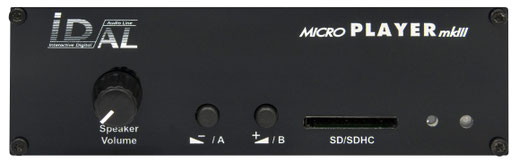

Microplayer Front Ansicht
Microplayer Rück Ansicht

Features

  • MP3 & WAV Dateien von USB oder SD/SDHC Speicher abspielen
  • Automatische Audiowiedergabe (Power on) & auslösbare Audioevents
  • 2x 14W @ 4Ω (max. 2x 22W @ 4Ω) Audioverstärker
  • Einfaches Einrichten und Verwalten der Daten ohne zusätzliche Software (einfache Ordnerstrukturen)
  • Vier Eingangskontakte (binär kombinierbar) zum Auslösen von individuellen Audioevents
  • Zwei Mosfet 500mA Ausgangskontakte
  • Audioevents können via Kontakt, IR Fernbedienung oder über RS232 gestartet werden
  • RS232 Daisy Chain Mode (bis 127) - bidirektionale RS232 Schnittstelle
  • Monitoring Mode - Statusdaten werden über RS232 an Empfänger gesendet
  • Low Power Mode für besonders geringen Stromverbrauch - Ideal für den Betrieb mit Batterie oder Solar Panel

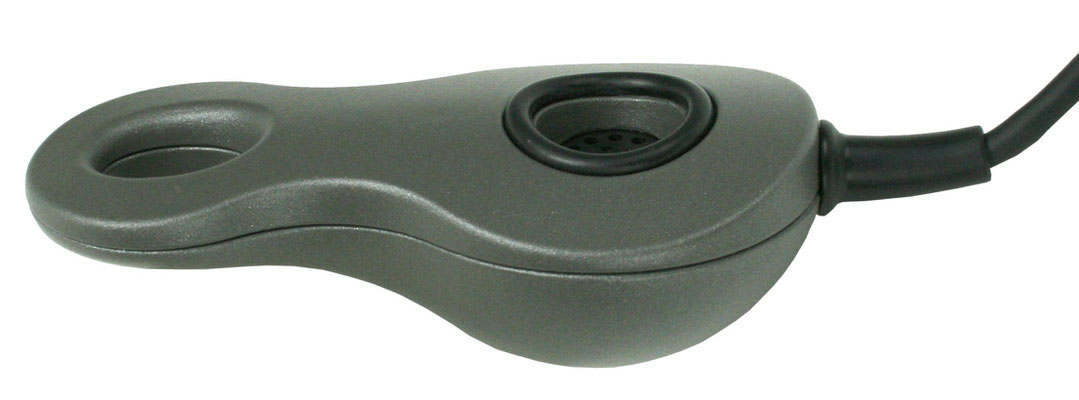

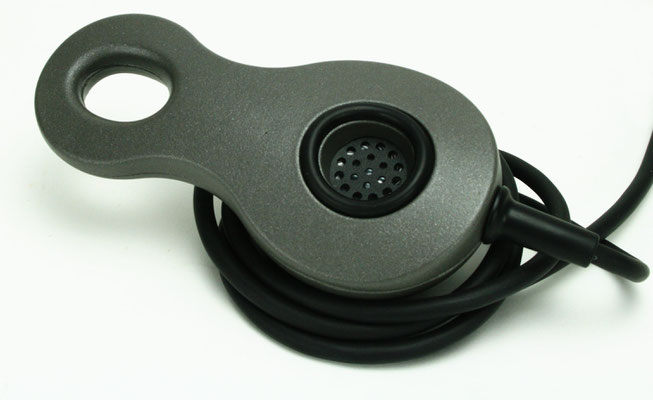

Mono Kopfhörer (optional)

Der Mono Kopfhörer ist aus robustem Aluminium gegossen und wurde konzipiert, um in jeglicher Umgebung integriert zu werden!

Der Kopfhörer besitzt ein 1,5m langes Kabel, welches offen endet. Ein 3,5mm Adapter und eine Aufhängung zur vertikalen Befestigung sind optional!





Technische Spezifikationen

Unterstützte Formate

  • MP3 mono/stereo (MPEG 1/2 Layer 3), 44.1 kHz, 32 - 320 kbit/s (VBR & CBR)
  • WAV mono/stereo, 16 Bit, 44.1 kHz



Verstärkerleistung

  • Headphone output:
    • 2 × 85 mW - 32 Ohms, THD+N = 0.1 %, 1 kHz
    • 2 × 110 mW - 32 Ohms, THD+N = 10 %, 1 kHz
    • 2 × 200 mW - 8 Ohms, THD+N = 0.1 %, 1 kHz
    • 2 × 325 mW - 8 Ohms, THD+N = 10 %, 1 kHz
  • Speaker output:
    • 2 × 8 W - 8 Ohms, THD+N = 1 %, 1 kHz
    • 2 × 10 W - 8 Ohms, THD+N = 10 %, 1 kHz
    • 2 × 15 W - 4 Ohms, THD+N = 1 %, 1 kHz
    • 2 × 19 W - 4 Ohms, THD+N = 10 %, 1 kHz



Speicher

  • SDSC/SDHC Karten (min. 512MB), FAT32
  • USB Speicher, FAT32
  • Dateinahmen bis 64 Zeichen unterstützt
  • Bis zu 1000 Ordner, mit jeweils max. 999 Dateien



Ordner auslösbar durch

  • Eingangskontakte (Ordner 001 - 015)
  • RS232 Protokoll (bis zu 1000 Ordner,  +Steuerungsbefehle)
  • IR Fernbedienung





Connectors

  • Zwei Taster für digitale Lautstärkeanpassung +/-
  • Status LED
  • Infrarot Sensor für Fernbedienung -Play, Stop, Next, Previous, Volume +, Volume -, button 1, button 2 (im Lieferumfang)
  • Serielle RS232 Schnittstelle - 19200 bauds (or 9600 or 38400 bauds), 8 bits, No parity, 1 bit start, 1 bit stop
  • Vier Eingangskontakte (Phoenix Stecker 3,81mm)
  • Zwei Ausgangskontakte (Mosfet 500mA - Phoenix Stecker 3,81mm)
  • Zwei Verstärkerausgänge (Phoenix Stecker 3,81mm)
  • Ein Stereo Cinch Ausgang (Line)









Optionale Konfigurations Datei (config.txt)

  • MicroPlayer Identifikation (bis zu 127)
  • Low Power Mode
  • Autoplay Ordner
  • Lautstärke nach Power on
  • Monitoring Mode oder Daisy Chain Mode
  • Einstellungen für die Eingangskontakte
  • RS232 Baudrate



Low Power Mode

  • Verbrauch <30mA
  • Wechselt automatisch in diesen Modus nach Wiedergabe
  • Wird durch Eingangskontakte "aufgeweckt"



Daisy Chain Mode

  • Bis zu 127 MicroPlayer mkII Player über RS232 kaskadieren



Monitoring Mode

  • Status des Geräts über RS232 senden



Netzteil

  • Norminale Spannung: 12V DC
  • Spannungsversorgungsbereich: 10V-14V DC



Stromverbrauch

  • Audio Wiedergabe von SD (ohne Verstärker): 90mA
  • Audio Wiedergabe von SD (mit Verstärker): 2A
  • Low Power Mode: <30mA
  • Standby: weniger als 15mA



Größe und Gewicht

  • 143x 43x 66/85mm (BxHxT)
  • 240g
