Eventplayer mk2

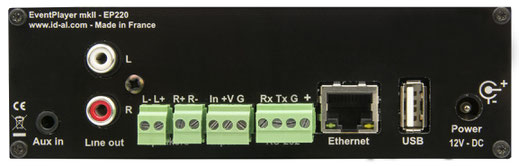

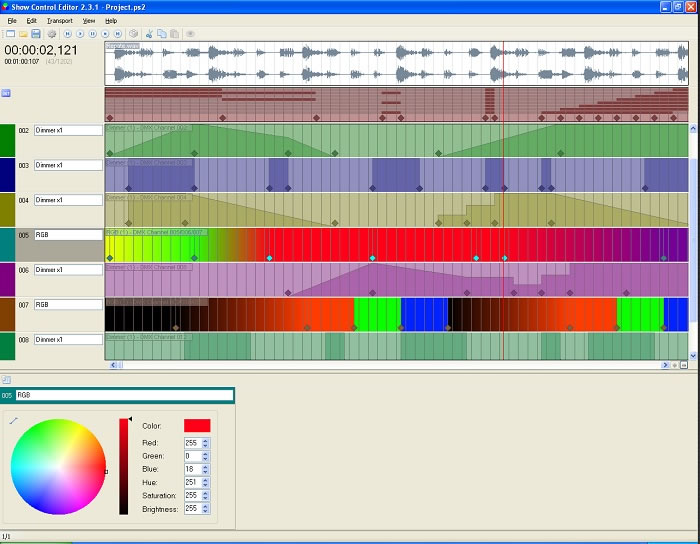

Interaktiver Audio Player mit RS232 und Ethernet Schnittstelle der automatisch Dateien abspielt oder über Schließkontakte, TCP/IP und RS232 angesteuert werden kann. Der Player kann vorab angefertigte DMX Programme zusammen mit Audio Dateien wiedergeben. Das DMX Programm wird mit der Show Controller Software framegenau zur Audio Datei erstellt. Der Player lässt sich über die Ordnerstruktur und Benennung der Order und Dateien konfigurieren. Auf der Rückseite steht ein Stereo Cinch Ausgang und zwei Kanäle mit jeweils 19W zur Verfügung.
Show Controller für Licht und Ton
Anwendungsbereiche
Standalone Lösung für Shows um attraktive Ereignisse zu erzeugen
- Architekturbeleuchtung
- Messestände
- Sprechende Animatronik für Vergnügungsparks o.Ä.
- Musical Brunnen
EP220
EP230
Features
- MP3 & WAV Dateien von USB oder SD/SDHC abspielen
- Licht über DMX Sequenzen framegenau steuern

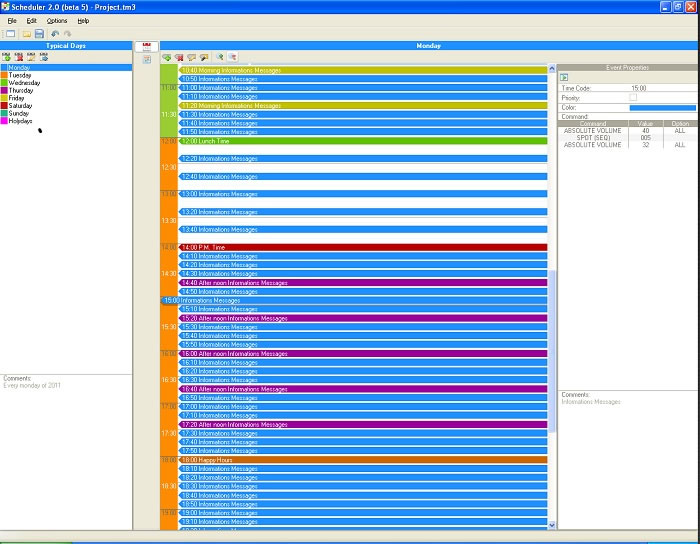

- Umfangreiche Scheduler Programmierung für tageszeitabhängige Events
- Auslösbar über Ethernet, RS232 und die Eingangskontakte
- Integrierter 2x 19W Audioverstärker für passive Lautsprecher
- Andere Geräte über RS232 oder Ausgangskontakte ansteuern - synchronisiert zur Audio Datei
Technische Spezifikationen
Interface & I/Os

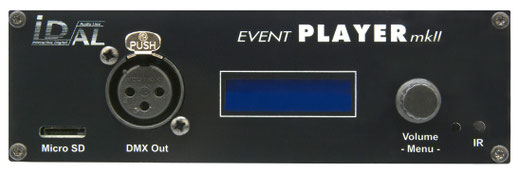

- LCD Display – 2 × 16 Zeichen
- Status LED
- Klickbarer Drehknopf (Lautstärke und System Einstellungen)
- IR Sensor - Protocol: Sony SIRC, 12 bits, 38 kHz carrier
- DMX512 Ausgang auf XLR3 fem. Buchse
- microSD Kartenschlitz
- USB Host 2.0 Full Speed (12 Mb/s), standard “mass storage” driver, type-A receptacle Buchse
- RS-232 serial link (3.81 mm steckbarer Terminal Block (9600, 19200, or 38400 bauds))
- 10/100 Mbps Ethernet, RJ45 Buchse
- Standalone optisch isolierter Eingang (3.81 mm steckbarer Terminal Block (typical debounce time: 25 ms))
- 2 zusätzliche Stromausgänge (steckbarer Terminal Block)
- 0 dBu unsymmetrischer Line Level stereo Audio Ausgang (Cinch Stecker)
- 0 dBu unsymmetrischer Line Level stereo Audio Aux Eingang (3.5 mm (TRS) Miniklinke)
- Class D Stereo Endstufe (3.81 mm steckbarer Terminal Block)
- Externes DC Netzteil – Stecker Ø 2.1 mm / 5.5 mm
- Nur EP330:
- 8 optisch isolierte Eingänge (3.81 mm steckbarer Terminal Block (typical debounce time: 25 ms))
- 8 MOSFET Ausgänge (500 mA pro Ausgang, max 20 V) (3.81 mm steckbare Terminal Blocks)
- USB Device 2.0, standard “serial port” driver, Micro-B receptacle dedicated to the USB-to-DMX512 feature
- RJ9 Buchse für externen Infrarot Sensor
- 5 V DC (500 mA) Ausgang (steckbarer Terminal Block)
- Zwei zusätzliche Stromausgänge (steckbarer Terminal Block)
Audio File Unterstützung
- MP3 (.mp3): MPEG-1/2 Audio Layer III, mono/stereo, 16 bits, 44.1/48 kHz, von 32 kbit/s bis 320 kbit/s, CBR (Constant Bit Rate) oder VBR (Variable Bit Rate) Dateien, mit oder ohne ID3v1/2 tags
- Proprietäre verschlüsselte MP3 (.mp3): um MP3 Audio Dateien zu schützen
- WAV (.wav): mono/stereo, 16-bit LPCM, 44.1/48 kHz, WAVE_FORMAT_PCM or WAVE_FORMAT_EXTENSIBLE
Andere Unterstützte Formate
- SC2 (.sc2): show control file - Show control V2 file format
- TM2 (.tm2): timestamped programming file (scheduler.tm2) - Scheduler V2 file format
- TXT (.txt): text file for serial (serial.txt) usages – raw text format (only printable 7-bit ASCII characters) mit CR/LF, LF oder CR end of line Zeichen.
Speichergeräte
- Unterstütztes Dateisystem : FAT32 (read/write)
- Unterstützt lange Dateinamen bis 63 Zeichen
- Akzeptierte Speichertypen:
- microSDSC Karten
- microSDHC Karten
- USB Flash Speicher
- Akzeptiert bis zu 1000 Ordner im Root Verzeichnis, mit jeweils maximal 999 Dateien
Netzwerk
- Embedded FTP Server für remote content updates
- Embedded NTP Client um die Uhr zu synchronisieren
- Statische IP Adresse (DHCP nicht unterstützt)
- IPv4-kompatibel (IPv6 nicht unterstützt)
Integrierte Uhr
- Maximaler Uhrenfehler:
- Von 0 bis +50 °C: 3.8 ppm – 120 Sekunden pro Jahr
- Von +50 bis +60 °C: 5.0 ppm – 156 Sekunden pro Jahr
- Alterung: ±3 ppm/Jahr
- Behalten der Uhrzeit im ausgeschalteten Zustand: bis zu zwei Monate
Audio Verstärker
- Maximale Ausgangsleistung:
-
- 2 × 8 W - 8 Ohms, THD+N = 1 %, 1 kHz
- 2 × 10 W - 8 Ohms, THD+N = 10 %, 1 kHz
- 2 × 15 W - 4 Ohms, THD+N = 1 %, 1 kHz
- 2 × 19 W - 4 Ohms, THD+N = 10 %, 1 kHz
Netzteil
- Player Netzteil Input:
-
- Nominale Stromspannung: 12 V DC
- Supplied mains adapter input:
-
- Spannung: 100 V bis 240 V
- Frequenz: 50 Hz bis 60 Hz
- Der Player ist gegen Polaritätsumkehr geschützt.
Stromverbrauch
- Playback von microSD Karte, ohne Endstufe: bis zu 170 mA
- Playback von microSD Karte, mit Endstufe: bis zu 2 A
- Betriebsumgebungstemperatur: von 0 bis +60 °C
- Lagertemperatur: von -20 bis +60 °C
Größe und Gewicht
- Weite: 143 mm - 1/3 of a 19-inch rack
- Höhe: 44 mm - 1U
- Tiefe (mit steckbaren Terminal Blöcken): 208 mm
- 543 g (mit steckbaren Terminal Blöcken)
